BIM技術應用 - 興聯路跨京廣鐵段改造項目

長沙市勘察設計協會 516

BIM技術應用項目推介

項目名稱：興聯路跨京廣鐵段改造項目

項目信息：興聯路跨京廣鐵路段改造項目起點順接長益復線至興聯路大通道工程（過江段），向東延伸跨越京廣鐵路、鐵港路，經開福大道終于現狀裕興路。項目為城市主干路（快捷化），主線設計速度50km/h，地面輔路設計速度30km/h。項目呈西東走向，主線上跨植基路、開福大道；輔路與植基路、開福大道平交；主線高架分南北幅接長益復線至興聯路大通道工程（過江段），過開福大道后匯成整幅橋梁于裕興路交叉口接地，全長1.097km，其中橋梁總長約890m，最大跨徑43m，寬12.5m（整幅段寬25m），項目總投資約4.4億元。

設計單位：湖南中大設計院有限公司

設計軟件：基于國產平臺研發的廣聯達數維道路設計產品

技術應用：通過BIM正向設計快速完成模型搭建

技術應用點

本項目采用BIM正向設計模式進行模型快速搭建，并基于設計模型復用，進行動畫和渲染圖的輸出。軟件滿足當前項目階段設計的需求，軟件操作習慣較好的符合設計師設計習慣，符合規范標準，實現了基于三維數據模型的全專業協同設計，減少了溝通成本。

應用點1：內置聯機底圖功能，可以較為便捷地下載全球高程以及衛星圖數據，為方案設計提供數據支持，節約前期項目成本投入；同時也方便設計師直觀看到設計意圖與相關地物的位置關系，便于調整更為合理的設計方案。

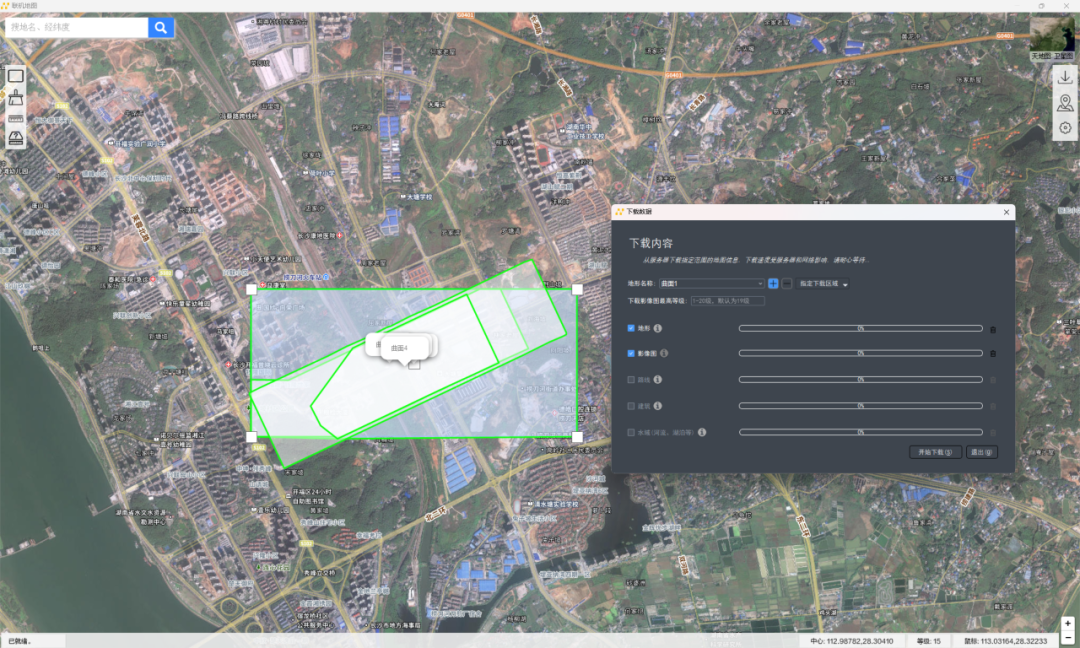

聯機地圖

應用點2：縱斷拉坡較為好用，在設計界面不僅可以平縱視圖聯合進行設計，軟件還可以生成相交道路的標高來輔助設計師進行縱斷設計。

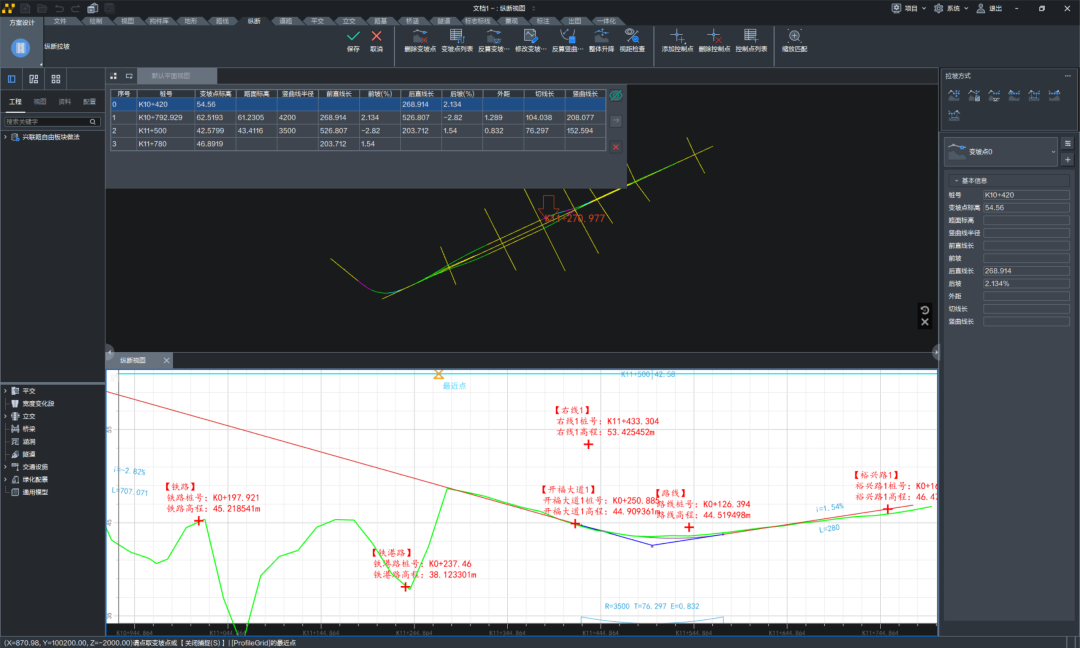

縱斷設計

應用點3：軟件內置的自由板塊、板塊變寬、路幅過渡、指定邊界、夾點編輯等功能，能夠快速高效的完成對道路模型的繪制工作。

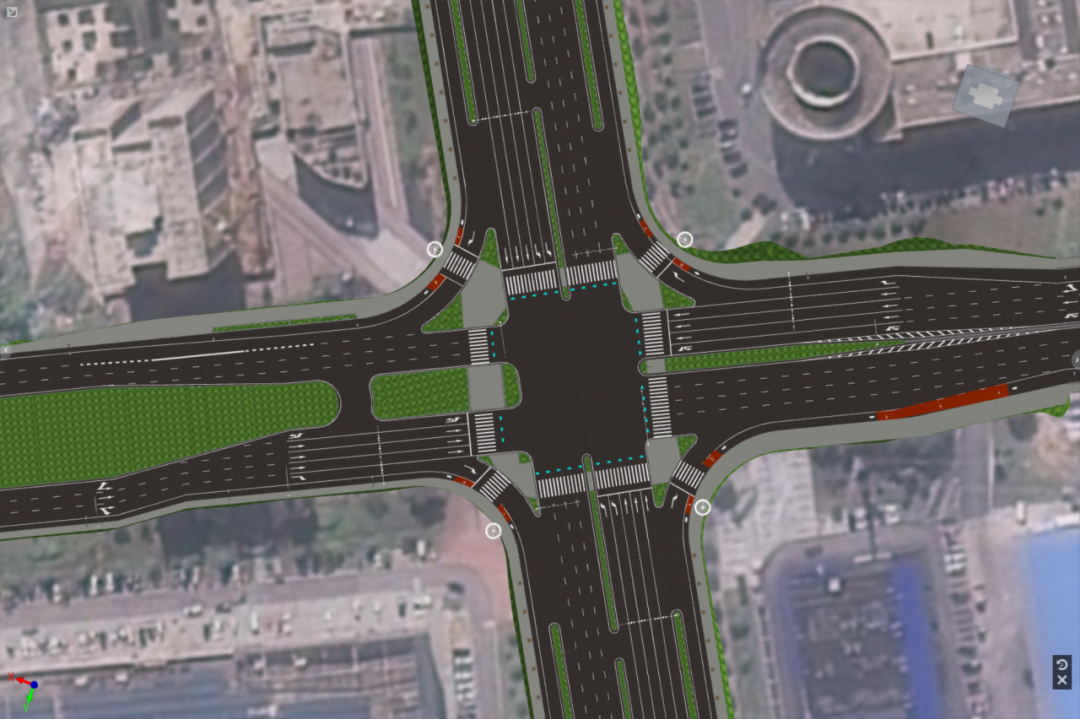

復雜地面道路

應用點4：軟件里富含大量標準化道路板塊構件、橋梁結構構件，各級道路板塊構件以及自動化、智能化功能，方便修改、調用，極大地提高了三維設計效率；而對于非常規標準化模型，可以通過軟件內置的構件系統進行拓展設計。

橋墩構件設計

應用點5：軟件里富含大量標準化道路板塊構件、橋梁結構構件，各級道路板塊構件以及自動化、智能化功能，方便修改、調用，極大地提高了三維設計效率；而對于非常規標準化模型，可以通過軟件內置的構件系統進行拓展設計。

夜景渲染圖

黃昏渲染圖

總結：廣聯達數維道路設計軟件是基于廣聯達國產BIM圖形平臺GDMP和參數化建模技術，為路橋隧設計師或BIM工程師全新打造的，聚焦于路橋隧從方案到施工圖設計的符合國內設計習慣與規范標準的BIM專業化設計軟件。該軟件包括道路、橋梁、隧道三個子系統，為道路工程設計提供了整體解決方案。軟件各子系統之間無縫協同，數據完全互通，且具備高度協同性，可以極大地提升設計效率與質量。

湖南中大設計院有限公司

湖南中大設計院有限公司是中南大學所屬的科技型勘察設計企業，由原長沙鐵道學院勘察設計研究院和原中南工業大學設計研究院合并改制而成。公司圍繞勘察、設計、規劃、咨詢、檢測五大業務范圍以及交通、建筑、巖土、工業四大業務板塊穩健發展，已成為行業內有較大影響力和較強競爭力的綜合型甲級勘察設計院，現具有國家相關主管部門頒發的工程勘察甲級；工程測量甲級；工程咨詢甲級；工程造價咨詢甲級；市政、公路、建筑設計甲級；城鄉規劃甲級；鐵道、冶金、風景園林、建筑材料、化工礦山設計乙級；建設工程質量檢測等資質證書，高質量通過了國家質量管理體系、環境管理體系、職業健康與安全管理體系認證，并被認定為國家高新技術企業。

BIM成果：湖南中大設計院有限公司

文章來源：廣聯達科技股份有限公司
