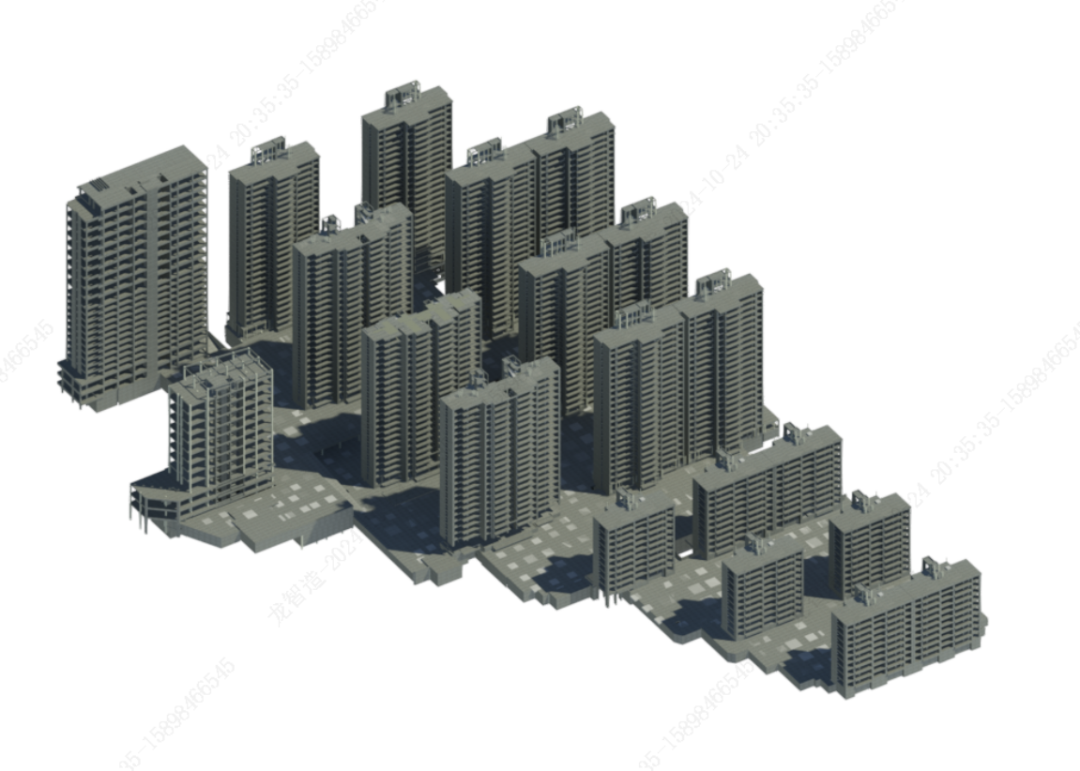

本項目地上住宅、公寓應用BIM正向設計，地下室為BIM反向設計，BIM正向設計的面積為16.5萬㎡，正向設計占總建筑面積的80%。通過BIM設計完成項目的出圖、碰撞檢查、管線綜合及復雜節點優化設計等工作。創新地采用了模塊化設計，減少重復工作量提高了效率，同時也更好地保證了設計標準的統一性。應用云圖梭三維協作平臺，讓項目任務管控更高效，專業間合模和三維模型校審更方便。項目BIM模型符合《湖南省BIM審查系統技術標準》DBJ 43/T 010的相關規定，并通過湖南省施工圖BIM審查。

1、統一樣板文件、提前準備項目族庫

項目開展前，根據BIM正向設計要求制定各專業樣板文件及族庫，為后續項目正式開展統一好標準且節約時間，提高效率。樣板文件的設置包含以下幾個方面：

1）基本設置：項目信息、項目參數、項目瀏覽器構架、建模出圖線型設置等；

2）視圖顯示：建模出圖過程中所需用到的各類視圖樣板、過濾器、對象樣式等；

3）注釋類圖元：標注、引注、尺寸樣式等；

4）統一命名標準：視圖名、材質名、族及族類型名等。

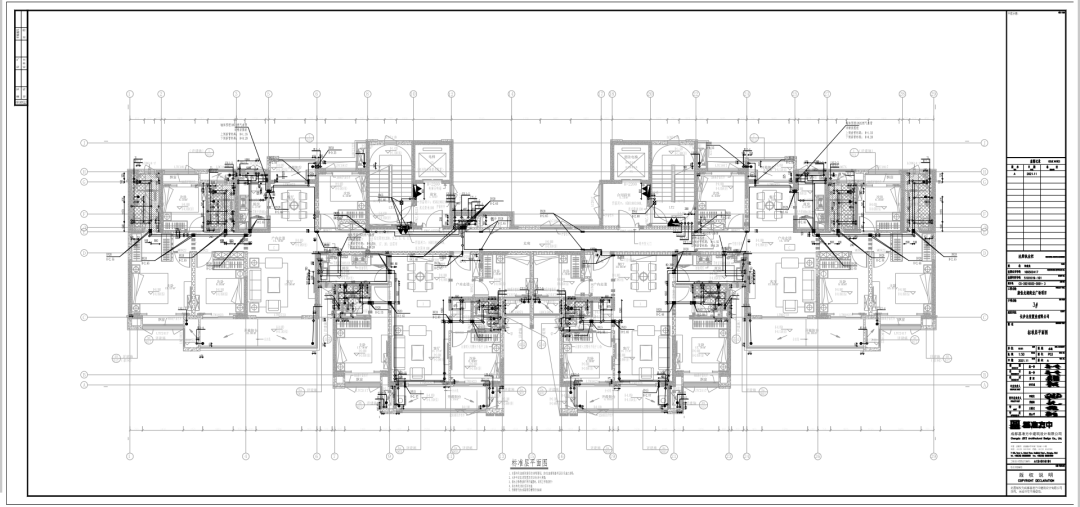

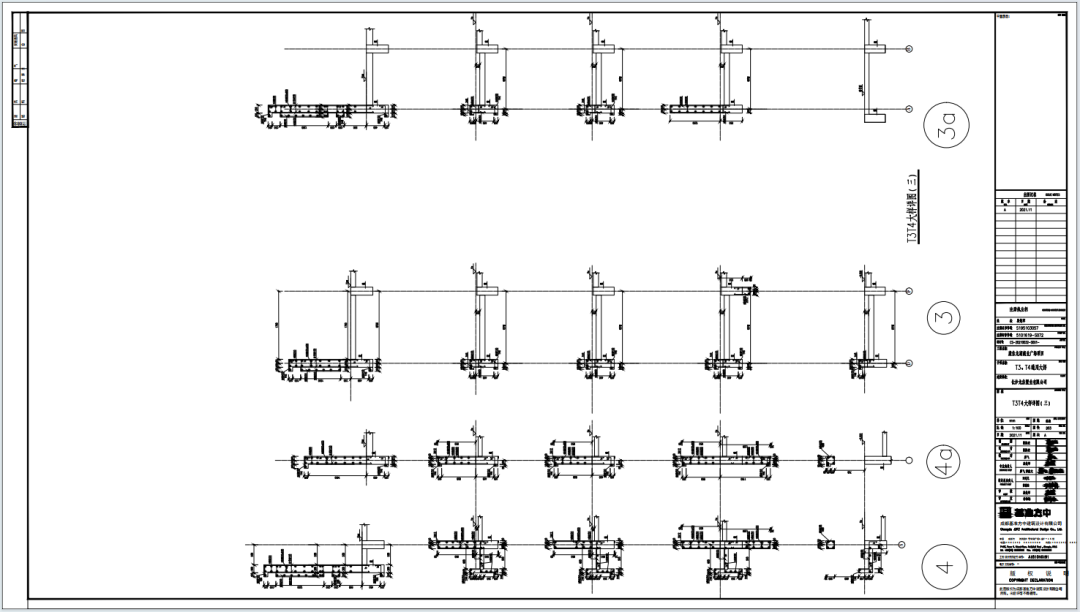

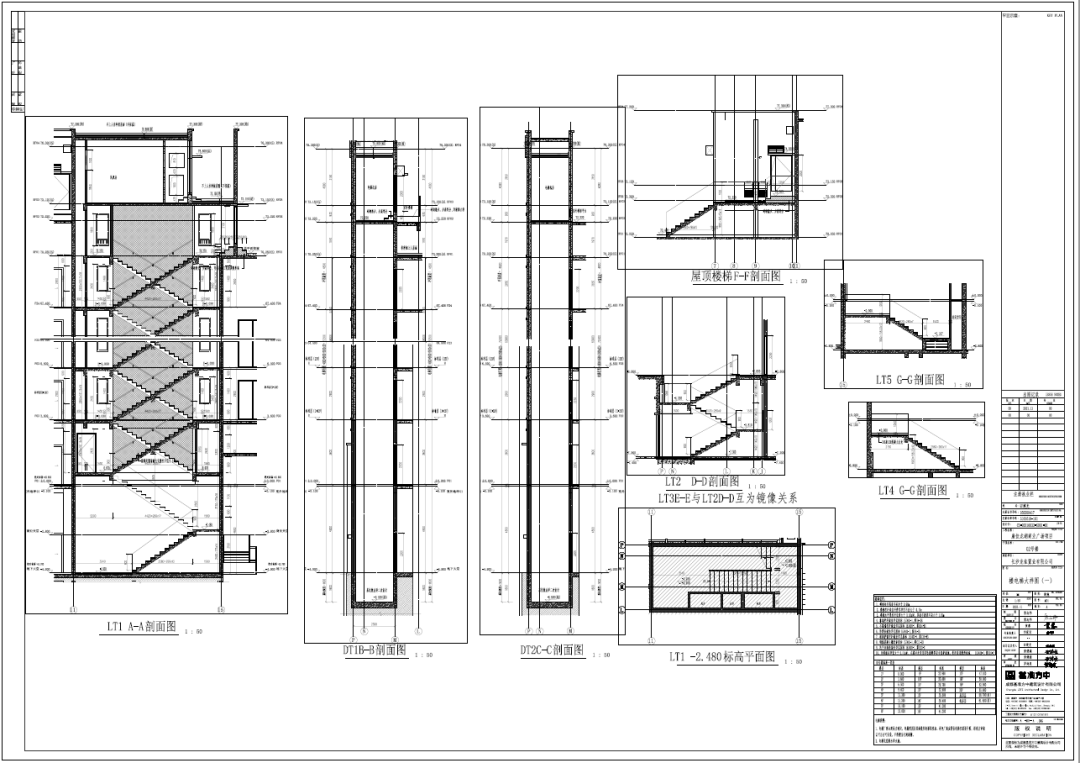

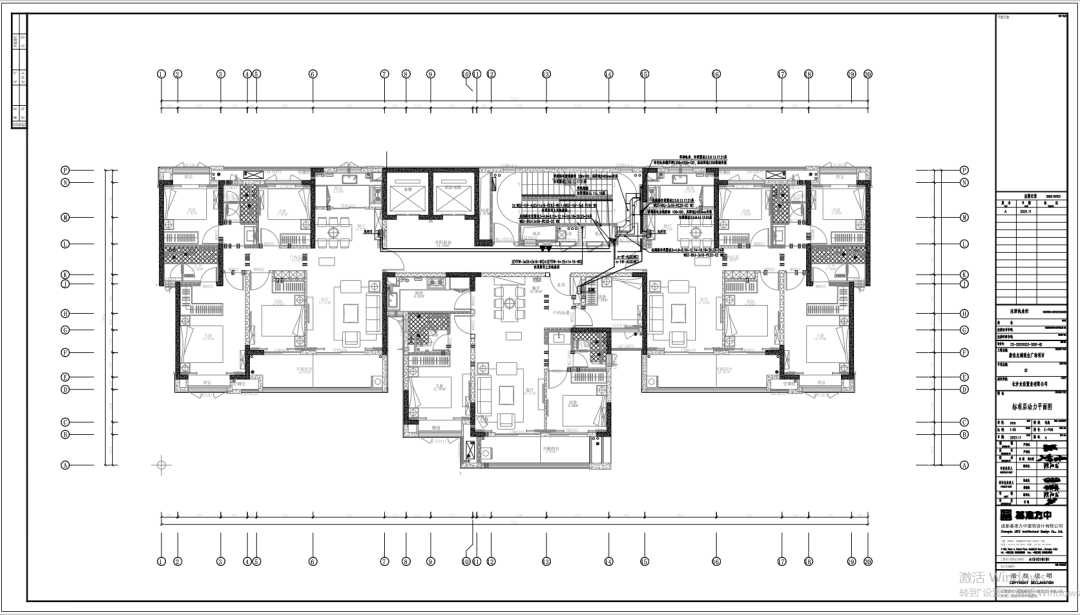

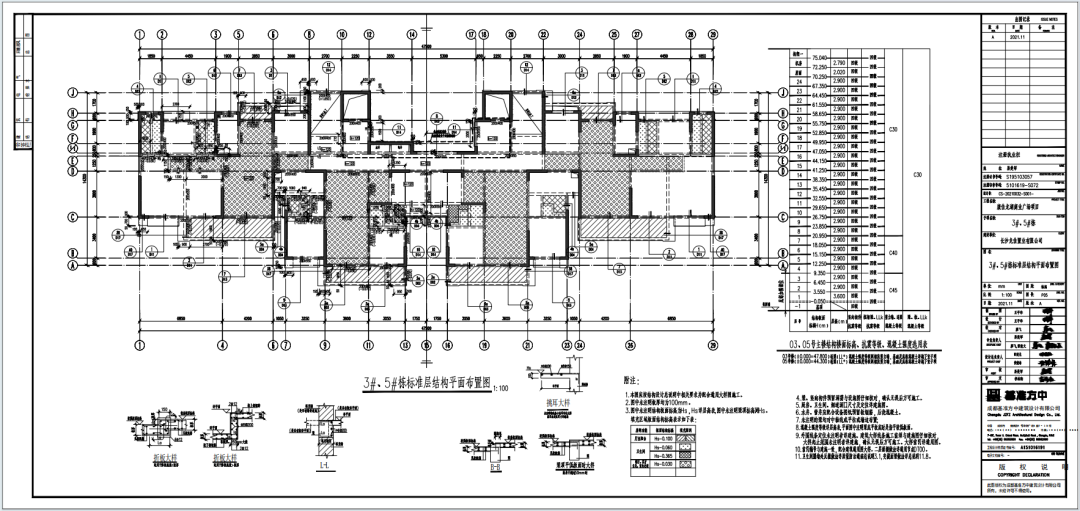

2、正向出圖

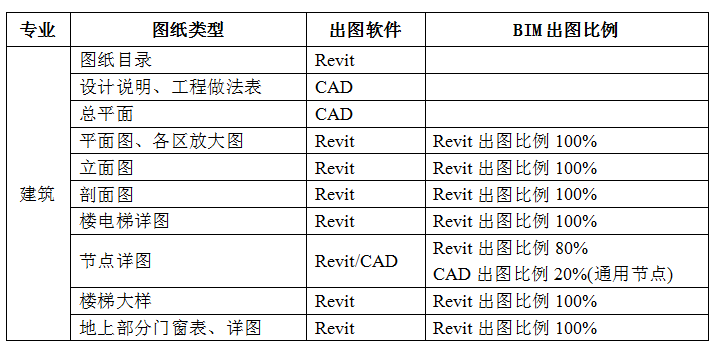

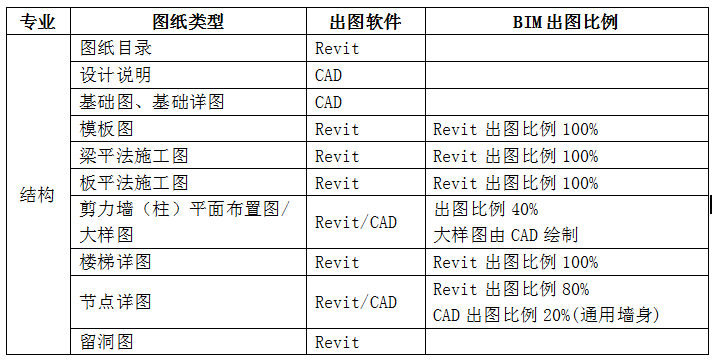

合理規劃出圖范圍。BIM正向設計的出圖范圍并不包含全部施工圖，因為BIM的優勢體現在三維模型的應用，對于一些非模型屬性的圖紙在BIM中出圖相對CAD更麻煩，而效用不高，沒必要強行在BIM軟件中出圖，比如文字說明類的圖紙。對此，我們采用主體由BIM正向設計出圖和局部由傳統二維cad出圖相結合的方式出圖，二者取長補短，讓出圖變得更高效。

3、碰撞檢查

各專業在建模、校審過程中隨時可以做三維碰撞檢查，及時發現專業間模型碰撞問題，降低返工風險。

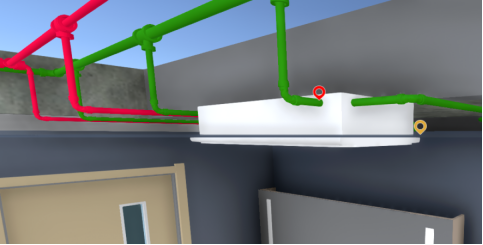

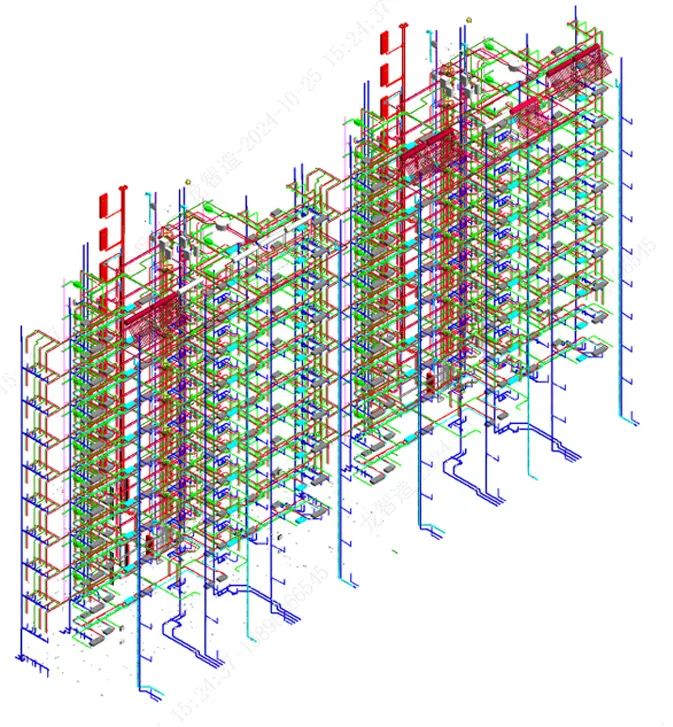

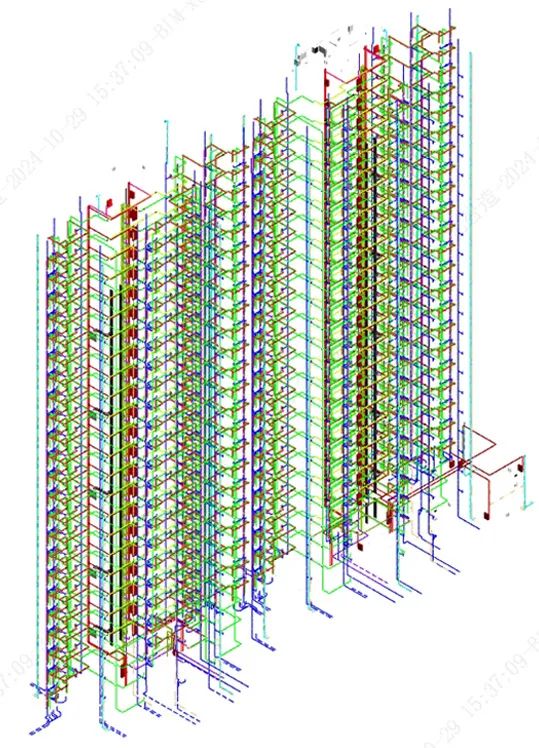

4、管線綜合

1）歸家動線（地下室大堂、電梯廳、光廳區域）凈高控制。

2）管線安裝位置盡量選擇在車位上方，為車道留出更多空間來滿足后期導向標識、車位誘導系統等的安裝，以保障車道通行有足夠凈高。車庫凈高原則：汽車坡道和車道凈高略高于車位凈高。

3）管綜避讓的原則：小管避讓大管，有壓管避讓無壓管，低壓管避讓高壓管，冷水管道避讓熱水管道，臨時管線避讓長久管線，有壓水管避讓電氣橋架，電氣橋架避讓無壓排水管線。

4）本項目地下室結構頂板為無梁樓蓋，風管繞過柱帽貼結構板底設計，充分發揮了無梁樓蓋的優勢，控制結構層高且保證舒適的車庫凈高。

5）地下大堂入口前管線布置盡可能繞行，營造舒適的入戶感觀效果。

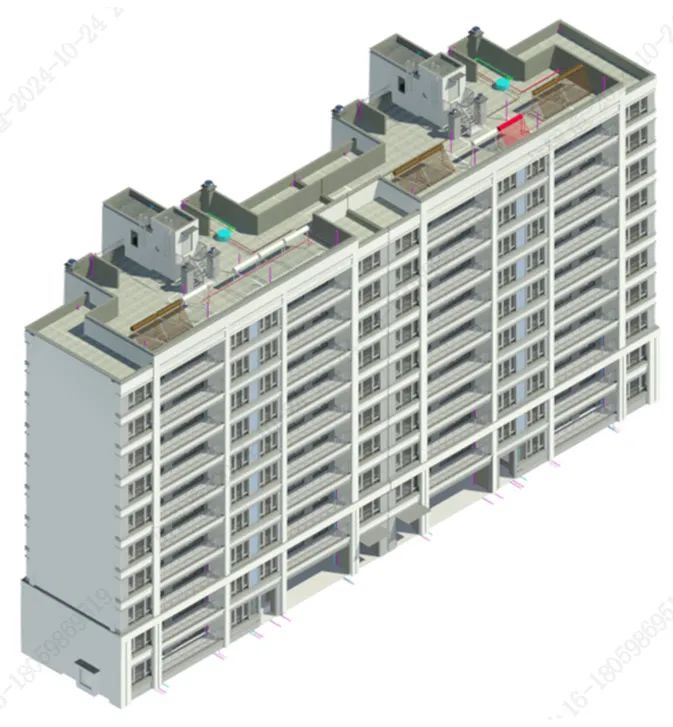

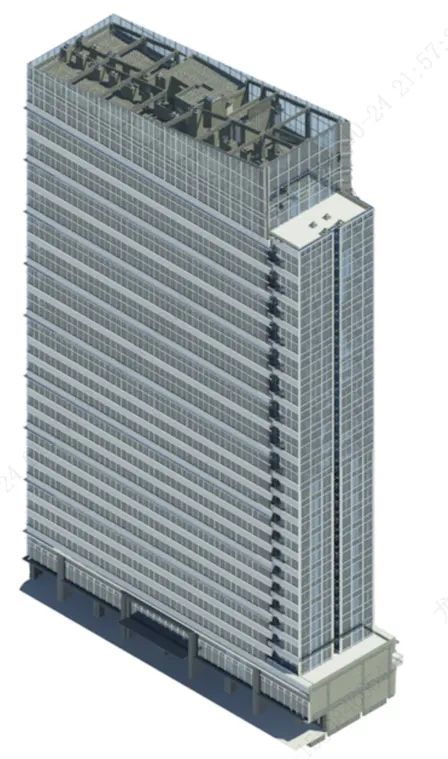

1、標準模塊封裝設計

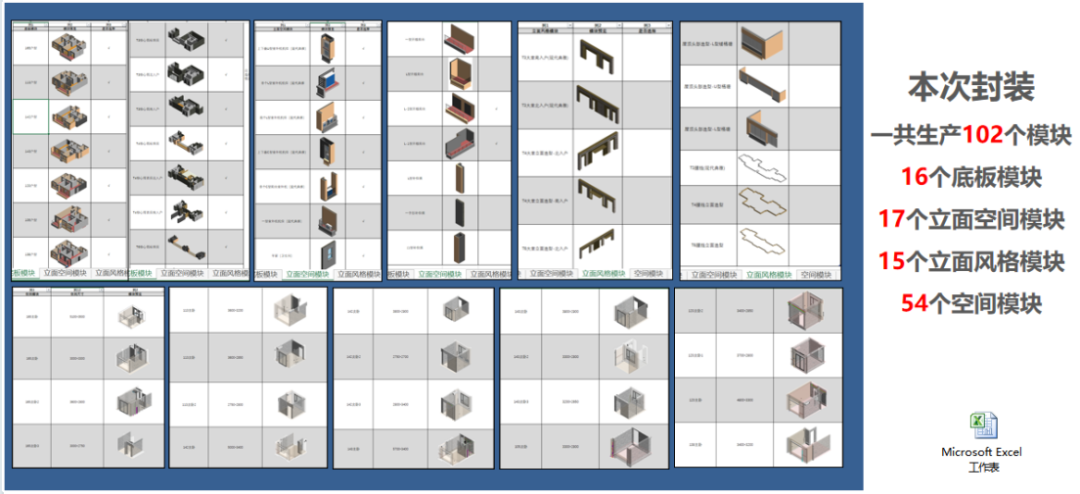

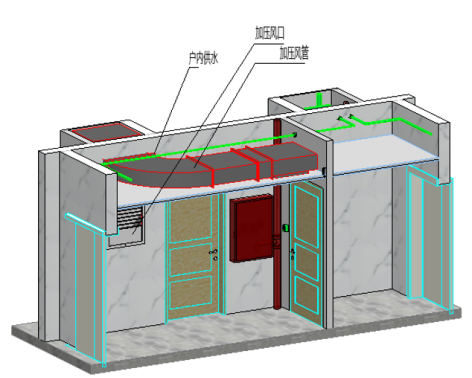

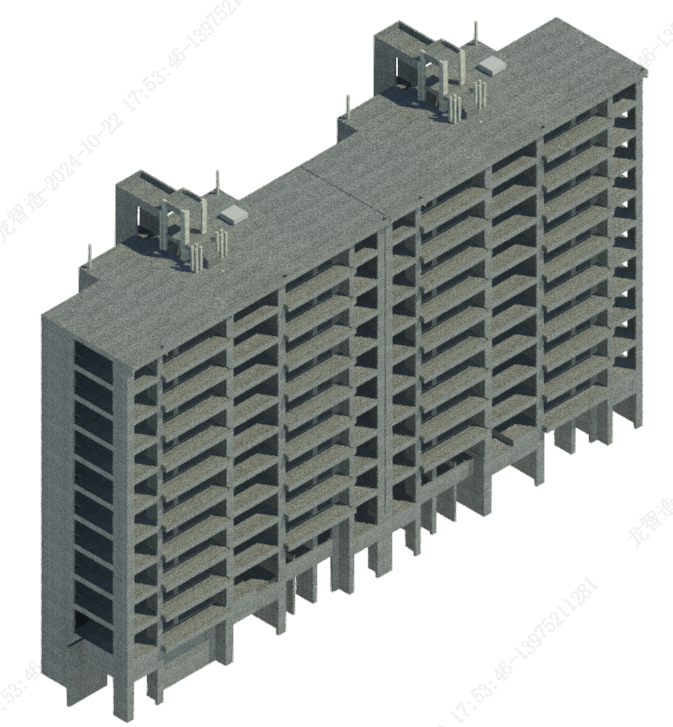

采用模塊化設計，減少重復工作，統一設計標準。在項目開展前期，我們針對可能出現的樓型、戶型等提前做好了標準樓棟封裝設計，封裝設計充分拉通建筑、結構、機電、精裝等各專業，把標準樓棟的設計全部做到位，再按不同的空間進行模塊拆分，比如：核心筒模塊、陽臺模塊、衛生間模塊、立面風格模塊、戶型空間模塊等，制成封裝樓棟模塊庫，以備后續項目拼接組裝復用?；诟鳂菞澲g的相似性，我們精心構建的這一套標準化的戶型庫、節點庫及材質庫，既確保的設計的統一性又提升了建模的高效性。

2、封裝模塊在項目中應用

本項目的施工圖階段，各專業充分利用了模塊的拼接性、可復用性和快速調整性等優勢。利用前期的封裝樓棟模塊庫，我們按照戶型、核心筒、標準層、變異層及樓棟的順序，對標準化模塊進行了封裝、調整、組合與復用。這一過程中，我們實現了多模塊的拼接組合，從而順利推進了后續的樓棟設計。此方法極大地提高了復用率，除結構專業以外，復用率可達到50%以上。整體而言，這一設計流程使得我們的設計效率提升了30%以上。

1、項目任務實時管控

建設方可以根據項目計劃按部就班地在云圖梭平臺上實時給設計方發布階段任務，同時設計方也可以在云圖梭平臺上向建設方、其他設計合作方建立提資需求，各方共同管控云圖梭的任務平臺，大大提高各方推進項目的積極性和項目的推進效率。

2、三維模型校審

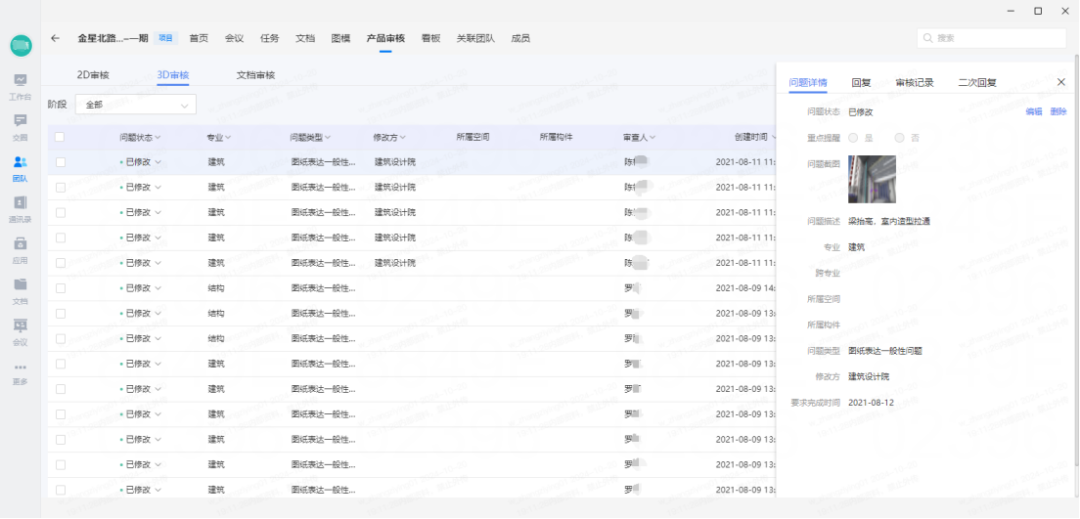

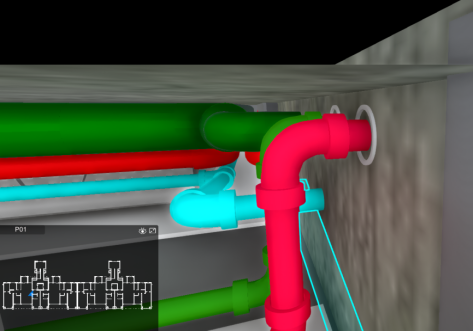

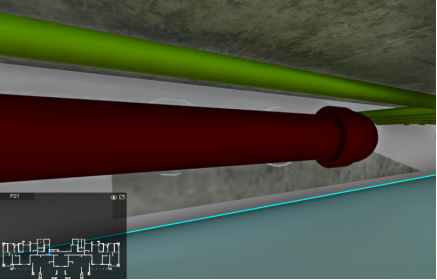

本項目通過云圖梭平臺對三維模型開展校審工作，直觀發現設計問題。

本項目BIM設計模型符合《湖南省BIM審查系統技術標準》DBJ43/T010的相關規定，并通過湖南省施工圖BIM審查。

1）?優化設計方案。通過BIM模型的建立和分析，設計師在設計前期就發現潛在的問題并進行優化。這不僅可以提高建筑的設計質量，還可以減少后期可能出現的修改和返工，從而節省成本和時間。比如在廚房、衛生間精裝設計中，廚具潔具布置的合理性、不同材料的空間感、瓷磚排布方式、用電點位布置等均可在BIM正向設計過程中推敲、對比，優化出最好的設計。

2）模擬施工，減少成本浪費。借助BIM技術，設計團隊在設計階段對建筑項目進行全面的模擬和分析，在虛擬環境中發現并解決潛在的問題，避免因設計問題在施工階段造成無效成本。如大堂、電梯廳等重要空間的管線布置與吊頂?shù)年P系在二維設計中經常會被忽略而導致返工造成成本浪費，但是BIM正向設計在設計建模階段便相互引入模型，參照其他專業的模型提前協調出最優設計方案。

3）?減少錯誤。傳統的設計方法容易出現信息丟失、理解偏差等問題，導致設計錯誤的發生。而BIM技術可以將設計過程中所有信息整合到一個模型中，設計團隊可以在模型中查看和驗證設計數據，避免了信息傳遞和解釋不清晰所引起的錯誤。通過BIM技術，設計團隊可以及時發現和糾正設計錯誤，確保設計方案的準確性。
